Descripción de productos

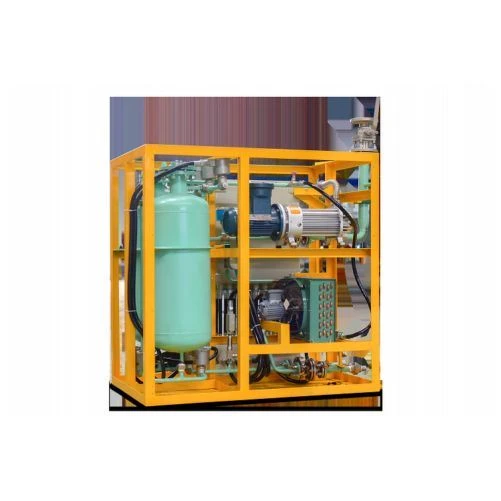

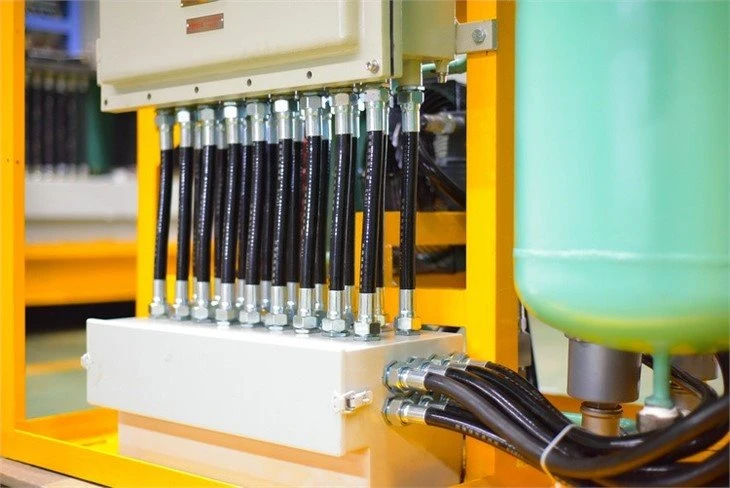

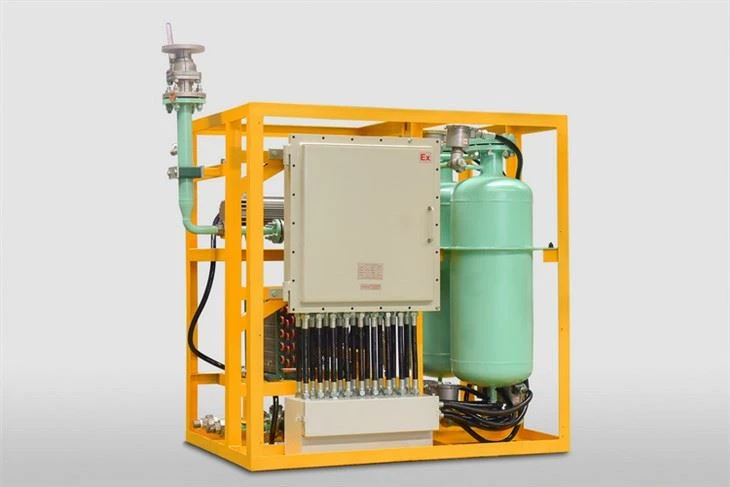

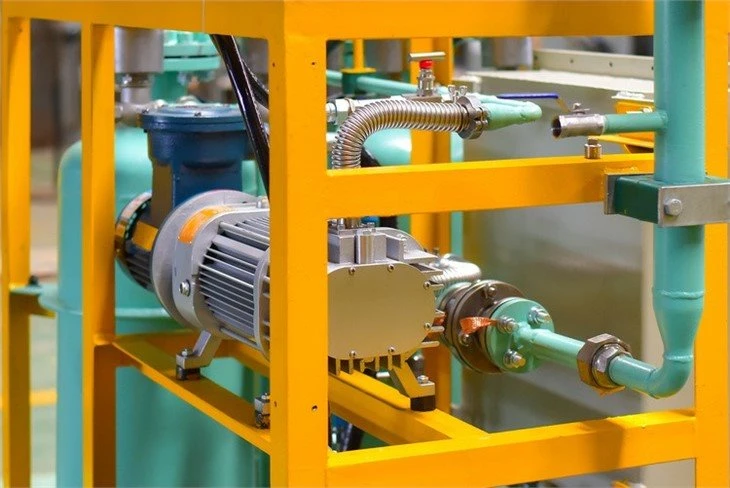

Unidad de recuperación de vapores para refinería de petróleo. La torre de procesamiento está conectada al sistema de ventilación del tanque de almacenamiento. La unidad está montada sobre un patín, completamente ensamblada en fábrica, probada antes de su envío y viene con todo el equipo necesario, incluidos instrumentación, tuberías y componentes eléctricos. El funcionamiento es sencillo: un solo interruptor activa el arranque, el funcionamiento y el apagado automáticos de la unidad.

Especificación de productos

ARTÍCULO		PARÁMETRO
Modelo		AWVR-X00
Capacidad nominal de procesamiento (Nm³/h)		100--30000
Flexibilidad operativa (%)		30%-110%
Presión de funcionamiento		0,1 MPaG
Tecnología de procesamiento		Absorción+Adsorción/Desorción + Condensación (Combinación libre)
Medio gaseoso volátil		Vapor de hidrocarburos
Concentración de gas combustible de admisión (%)		La máxima es la concentración de saturación.
Temperatura del aire de admisión-combustible (grados)		40
Presión de arranque-de la unidad y de apagado (Pa)		+200/-200 (ajustable en el sitio)
fuente de alimentación		Sistema trifásico de cinco-cables de 380 V, 50 Hz, trifásico
Temperatura ambiente de funcionamiento de la unidad (grados)		-20-60
Tipo de adsorbente		Carbón activado
Eficiencia en el procesamiento de petróleo y gas		Mayor o igual al 97% (la concentración de ingesta es la concentración de saturación)
concentración de emisiones de escape		De acuerdo con los requisitos regulatorios locales del cliente.
Clasificación a prueba de explosiones-		Exd II BT4
Nivel de protección del instrumento		IP65
Función de seguimiento del tráfico		Sí
Control del sistema		PLC Siemens
Nivel de ruido (a 1 m del equipo de recuperación de petróleo y gas)		Menor o igual a 85dB
Potencia instalada (kW)		110
Potencia de funcionamiento (kW)		Menor o igual a 90kW
Tubería	Límite de la tubería de acceso de vapor	DNXX Acero inoxidable 304
	límite del oleoducto	DNXX acero inoxidable 304
	Límite de tubería de nitrógeno	DNXX acero inoxidable 304
	Estándar de brida límite	HG/T20592-2009 PN16RF
Dimensiones preliminares del equipo.	Longitud (mm)	15.000 (Aproximadamente)
	Ancho (mm)	3000 (Aproximadamente)
	Altura (mm)	4000 (Aproximadamente)
	Altura del tubo de escape	Mayor o igual a 15 m 《 GB 20950-2020 express
Peso del patín (sujeto a diseño detallado)		30 toneladas (Aproximadamente)
